Hai Sobat! kembali lagi bersama saya, saya akan berbagi ilmu tentang Mengkonfigurasi Wireless Point to MultiPoint via Winbox. Nah selanjutnya kita lihat penjabaran seperti yang di bawah ini.
Point to Multi Point adalah hubungan dimana satu router bertindak sebagai AP dan yang lainnya sebagai client/station. Berbeda dengan PtP. PtMP digunakan untuk melayani beberapa client disaat yang bersamaan. PtMP biasa digunakan dalam suatu ruangan atau area yang tidak terlalu luas.
Konfigurasi PTMP tidak berbeda jauh hanya saja kalau di PTP cuma AP>1Station. berikut topologinya :
AP SIDE
Berikut langkah - langkah tutorial nya :
1. Yang pertama kita buka aplikasi Winbox yang sudah terinstal.
2. Kemudian kita koneksikan MAC Address nya untuk masuk.
3. Lalu kita aktifkan wlan1 dengan cara klik simbol ceklis.
4. Kemudian kita setting wireless nya dengan cara klik kanan pada mouse. Lalu kita mulai setting, untuk mode nya karena ini AP jadi kita setel ap-brigde, untuk band nya kita pilih 2GHz-B, untuk frekuensi nya 2417 dan untuk SSID nya PTMP 25,26,27 serta radio name nya 25,26,27.
5. Kemudian kita lihat registration, ternyata terlihat 2 items yang berarti si 2 client tersebut sudah terhubung dengan AP.
6. Lalu kita lihat sinyal salah satu client.
7. Selanjutnya kita tambahkan IP Address yang pertama untuk interface wlan1.
8. Kemudian kita tambahkan IP Address yang kedua untuk interface ether2
9. Kemudian kita buka Route list, lalu kita tambahkan route baru, yaitu route yang client 1 dan 2.
10. Gateway client yang pertama kita tambahkan
11. Lalu yang client yang kedua kita tambahkan pula

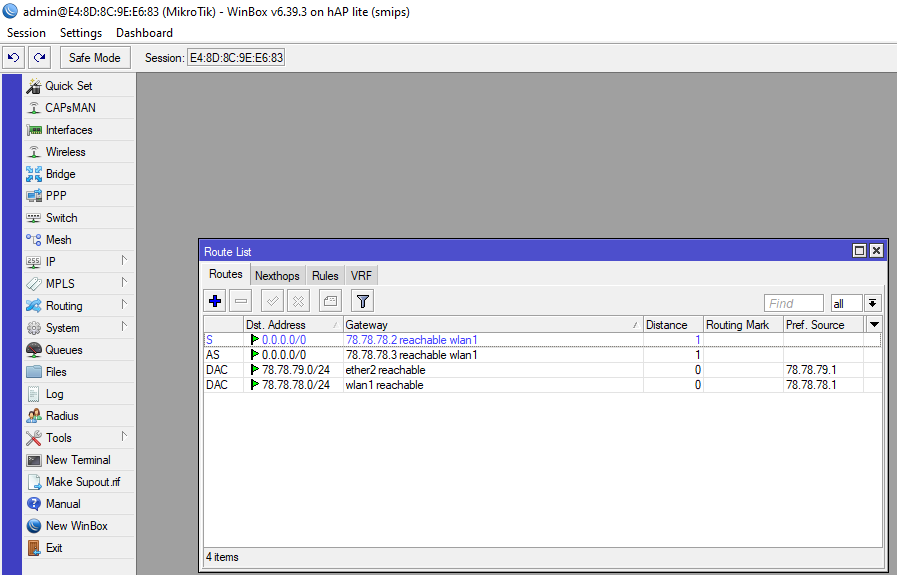

12. Maka akan muncul route yang kita buat berdasarkan client yang 2.
13. Selanjutnya kita tes pengujian tes ping contoh : ping 78.78.78.2 dan ping 78.78.78.3
Kemudian kita konfigurasi yang mode kedua yaitu dalam bentuk Client side
CLIENT SIDE
Berikut langkah - langkahnya :
1. Yang pertama kita koneksikan MAC Address nya untuk masuk
2. Yang kedua kita aktifkan wlan1 dengan cara klik simbol ceklis. lalu klik 2 kali
3. kemudian kita ubah mode nya dengan station, untuk band nya 2GHz-B/G, untuk frequensi nya 2417 menyesuaikan dengan si AP dan untuk SSID nya PTMP 25,26,27 serta untuk radio name 25,26,27. kemudian klik scan.
4. Setelah itu kita klik start untuk melihat semua server maka kita klik server PTMP 25,26,27 yang sudah dibuat oleh si AP lalu klik connect.
5. Setelah mengkoneksikan server maka akan muncul simbol R (Running) berarti jalan.
6. Kemudia kita klik registration maka akan muncul sebuah wireless yang dibuat oleh si AP, lalu kita klik 2x untuk melihat status sinyal nya.
7. Setelah melihat status sinyal tersebut maka akan muncul seperti kecepatan sinyal tersebut.
8. Lalu kita tambahkan IP Address
9. Kita tambahkan IP Address yang pertama untuk interface wlan1 lalu klik Apply.
10. Kita tambahkan pula IP Address yang kedua untuk interface ether2 (karena saya memasang kabel nya di port ether 2)
11. Selanjutnya kita lihat Route yang sudah kita buat tadi.
12. Kemudian kita tambahkan route dari si AP, dengan menambahkan wlan1 nya.
13. kita tambahkan pula route client 1
14. Lalu yang terakhir kita ke tahap pengujian. pengujian nya dengan cara ping ip wlan1 dari AP dan Client. contoh : ping 78.78.78.1 dan 78.78.78.3
*SELAMAT MENCOBA*
