Konfigurasi Wireless MAC Address Filtering (MikroTik)

Konfigurasi Wireless MAC Address Filtering (MikroTik)

Hai Sobat! kembali lagi bersama saya, saya akan berbagi ilmu tentang Mengkonfigurasi Wireless MAC Address Filtering. Nah selanjutnya kita lihat penjabaran seperti yang di bawah ini. sebelumnya saya akan menjelaskan beberapa pengertian.

Wireless Access Management

• Access List – adalah filter autentikasi sebuah AP (AP side) terhadap client yang terkoneksi.
• Connect List – adalah filter autentikasi sebuah wireless station (client side) terhadap AP mana yang ingin terkoneksi.
• Rule autentikasi atau filter autentikasi dibaca secara terurut dari atas ke bawah seperti halnya sebuah filter firewall sampai request autentikasi mencapai kecocokan.
• Sangat dimungkinkan untuk memasang beberapa filter untuk mac-address yang sama dan juga satu rule untuk semua mac- address.
• Sebuah rule filter mac-adress bisa diterapkan pada sebuah interface wireless saja atau bisa juga untuk semua interface.
• Jika tidak ada rule yang sesuai maka akan digunakan default policy (default authentication & default forward) dari wireless interface tersebut.

Bahan-bahan dan alat-alat yang dibutuhkan:

1. PC/Laptop

2. Routerboard mikrotik 941

3. Kabel adapter router 941

4. Kabel UTP

5. Aplikasi Winbox

Berikut adalah Topologinya :

Langsung saja kita mulai langkah-langkahnya sebagai berikut.

AP SIDE

1. Yang pertama kita buka aplikasi Winbox.

2. Lalu yang kedua kita buka wireless tables kemudian kita buat wirelessnya karena saya menggunakan point to multipoint maka mode nya menjadi ap bridge untuk SSID nya sesuai keinginan kalian, contohnya 24,25,26 dan radio name nya sesuai keinginan kalian contohnya 24,25,26. dan centang default Authenticate lalu klik apply.

3. Kemudian kita buka access list di wireless tables, lalu klik + (plus) untuk menambahkan access rule client dengan cara menambahkan MAC Address client.

4. Kemudian kita tambahkan MAC Address Client pertama dan unceklis Authentication dan Forwarding nya. Lalu klik Apply dan OK.

5. Lalu kita tambahkan MAC Address Client yang kedua

6. Kemudian kita tambahkan IP untuk wlan1 sesuai dengan keinginan kalian contohnya 75.75.75.1/24.



7. Selanjutnya kita ping Client yang sudah terhubung dengan AP. IP client 1 dan 2 = 75.75.75.2/24 dan 75.75.75.3/24.

Client Side

1. Untuk yang Client Side nya, pertama kita buka Wirelees Tables lalu kita aktifkan wireless nya

2. Kemudian kita buka access list lalu kita tambahkan connect nya dengan cara menambahkan MAC Address AP lalu klik apply dan ok.

3. Kemudian kita buka kembali interface nya lalu klik scan lalu klik Start kemudian kita masuk ke SSID yang sudah di buat oleh AP lalu klik connect.

4. Maka kita akan auto masuk ke wireless AP

5. Selanjutnya kita tambahkan IP untuk wlan1 nya contohnya 75.75.75.2/24 lalu klik apply dan ok.

6. Kemudian kita coba ping IP AP yaitu 75.75.75.1

Read More

Instalasi Trixbox Via VMware

Instalasi Trixbox Via VMware

Hai Sobat! kembali lagi bersama saya, saya akan berbagi ilmu tentang Instalasi Trixbox Via VMware. Nah selanjutnya kita lihat penjabaran seperti yang di bawah ini.

Pengertian Trixbox
Trixbox adalah sebuah VOIP server yang dibuat menjadi satu dengan system operasi, yaitu Linux CentOS. Trixbox bersifat terbuka yang artinya setiap orang dapat mengetahui source code programnya dan memperolehnya secara gratis. Proses pengiriman suara pada VOIP adalah dengan cara pengiriman suara melalui protokol internet (IP).

Berikut adalah penjelasan dari pengertian Trixbox. Oke langsung saja kita mulai instalasinya, sebelum itu pastikan anda telah menginstall aplikasi VMware dan memiliki file ISO Trixbox 2.4.0.

yang perlu disiapkan:

1. PC/Laptop
2. Aplikasi VMware
3. File ISO Trixbox 2.4.0

Langsung saja kita mulai tutorialnya sebagai berikut

1.Yang pertama kita buka aplikasi VMware yang sudah terinstall.

2. Kedua kita klik icon tambah, untuk mambuat.

3. Kemudian kita klik Custom untuk membuat secara manual.

4. kemudian klik next

5. Kemudian kita klik installer, lalu klik browse untuk memasukan file iso Trixbox.

6.Kemudian pilih file iso nya.

7. Setelah sudah klik next

8. Kemudian kita klik other lalu klik next untuk menginstall Trixbox.

9. Kemudian kita letakan virtual machine nya di local disk D atau E, saya memilih local disk E. Kalau kita memilih local disk C ketika PC restart file tersebut akan terhapus atau hilang.

10. kita letakan di local disk E

11. Ketika sudah klik next

12. Untuk processor nya kita pilih masing-masing 1, lalu klik next.

13. untuk memory nya kita isi 256 MB, lalu klik next.

14. Kita gunakan tipe jaringannya itu adalah use bridged networking, lalu klik next.

15. Kemudian kita klik next karena di rekomendasi.

16. Kita klik next yang di rekomendasi

17. Kemudian kita pilih create a new virtual disk, lalu klik next.

18. Kemudian kita pilih 2 untuk ukuran disk nya.

19. Kemudian kita klik next

20. Setelah sudah selesai kita klik finish.

21. Lalu kita klik play untuk memulai Trixbox

22. Setelah itu akan muncul tampilan seperti berikut, kemudain kita klik Enter saja.

23. Setelah itu kita pilih Chose a Language kita pilih bahasa English kemudian ok

24. Untuk tpie keyboard nya kita pilih sesuai dengan keyboard kita sekarang yaitu US kemudian klik OK

25. Kemudian untuk waktu kita bintangi System clock uses  dan kita pilih Asia/Jakarta kemudian OK.

26. Kita setting password nya untuk digunakan oleh akun root nya dan unruk password diisi minimal 6 karakter.

27. Setelah itu tunggu beberapa saat.

28. Setelah itu akan muncul tampilan seperti berikut, lalu login kemudian selesai.

Read More

Konfigurasi jaringan VOIP 2 Server

Konfigurasi jaringan VOIP 2 Server

Hai Sobat! kembali lagi bersama saya, saya akan berbagi ilmu tentang Konfigurasi jaringan VOIP 2 Server. Nah selanjutnya kita lihat penjabaran seperti yang di bawah ini.

Pengertian VoIP

VoIP merupakan akronim dari Voice over Internet Protocol, disebut juga IP Telephony, Internet Telephony, atau Digital Phone. Merupakan teknologi yang memanfaatkan teknologi internet untuk melakukan percakapan suara jarak jauh. Melalui media internet data suara dikonversi menjadi kode digital untuk kemudian diteruskan sebagai paket-paket data di dalam jaringan, tidak melalui sirkuit analog telepon seperti biasanya. Jadi sederhananya, definisi singkat dari VoIP adalah suara yang ditransfer melalui Internet Protocol (IP).

Yang perlu disiapkan :

1. Aplikasi Cisco Packet Tracer
2. PC atau Laptop

Langsung saja kita mulai langkah langkah nya sebagai berikut

1. Pertama kita buka aplikasi Cisco Packet Tracer

2. Kemudian kita mulai membuat topologi nya sebagai berikut. kita tambahkan Router 2811 ambil 2 Router.

3. Lalu kita tambahkan 2 switch 2960

4. Kemudian kita tambahkan 3 IPPhone untuk server atau kota yang pertama.

5. Kemudian pula kita tambahkan 2 IPPhone untuk server atau kota yang kedua.

6. Setelah itu kita sambungkan device-device tersebut dengan kabel staright, lihat gambar.

7. kemudian kita sambungkan Router 1 dengan Router 2 memakai kabel cross.

8. Kemudian kita sambungkan device tersebut dengan kabel straight.

9. Lalu kita hidupkan IPPhone dengan cara kita masuk ke ipphone lalu kita sambungkan kabelnya ke port, ihat gambar.

10. Setelah itu kita warnai server tersebut yang bertujuan untuk membedakan antar server atau kota.

11. Kemudian kita setting switch 1 terlebih dahulu.

Switch>enable

Siwtch#configure terminal

Switch(config)#interface range fastethernet 0/1-3

Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#exit

12. Kemudian kita setting pula Router 1

Router>enable

Router#configure terminal

Router(config)#hostname R1

Router(config)#interface fastethernet 0/0

Router(config-if)#no shutdown

Router(config-if)#exit

13. Kemdian kita setting ip dhcp pool voice dan ip dhcp excluded-address

R1(config)#ip dhcp pool voice

R1(dhcp-config)#network 192.168.20.0 255.255.255.0

R1(dhcp-config)#default-router 192.168.20.1

R1(dhcp-config)option 150 ip 192.168.20.1

R1(config)#ip dhcp excluded-address 192.168.20.1

R1(config)#interface fastethernet 0/0

R1(config-if)#ip address 192.168.20.1 255.255.255.0

R1(config-if)#exit

14. Kemudian kita setting telephony-service untuk mendaftarkan jumlah ip phone yang tersedia.

15. Selanjutnya kita daftarkan nomor telepon kepada ipphone yang sudah tersambung.

16. Selanjutnya kita masukan ip address kepada interface router dan kita masukan network ip dari port dari ipphone yang juga tersambung kepada Router kedua.

17. Kemudian kita daftarkan nomor dari pada ipphone yang berada di server kedua.

18. Selanjutnya kita buka switch kedua lalu setting switch sebagai berikut.

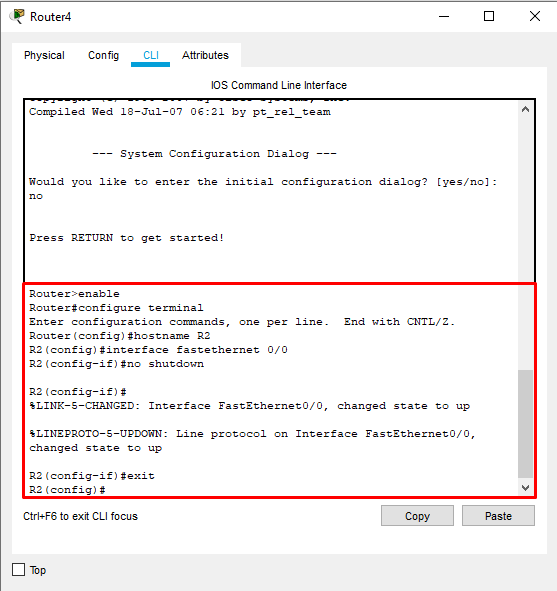

19. Selanjutnya kita buka Router kedua, lalu kita konfigurasikan hostname, interface fastethernet dan aktifkan.

20. Kemudian kita tambahkan ip dhcp pool voice dan ip dhcp excluded yang berfungsi untuk menambahkan ip voice dan merahasiakan ip tersebut.

21. kemudian kita tambahkan telephony-service yaitu bertujuan untuk manambahkan berapa banyak ipphone yang tersedia di server kedua karena server dua memakai ipphone nya hanya 2 maka auto assign nya 5 to 6.

22. Kemudian kita tambahkan nomor telepon kepada setiap IPPhone yang berada di server 2.

23. Lalu kita tambahkan ip address interface dari router kemudian aktifkan, dan kita masukan network ip yang terhubung ke port router server 2.

24. Kemudian kita daftarkan nomor ipphone yang berada di server 1 untuk saling terkoneksi. ikuti gambar.

25. Setelah itu kita liat hasil route ip yang berada di server 2 yang telah kita konfigurasi

26. kemudian kita lihat juga route ip yang berada di server 1

Pengujian VOIP

1. yang pertama, kita pilih salah satu ipphone yang berada di server 1 dan 2. Kemudian kita ketik  nomor yang server 2 di ipphone 1. contoh : 2001

2. Setelah betul nomorya, maka kita klik gagang telepon yang sudah kita tambahkan nomor telepon tadi. kalau berhasi akan ditandai dengan kedap kedip lampu notifikasi yang berwarna merah dan akan berbunyi.

3. Kemudian kita angkat gagang telepon server 2, akalu berhasil akan ada bacaan connected. Maka konfigurasi pun telah selesai.

*Mohon maaf apabila ada kesalahan dan selamat mencoba*
